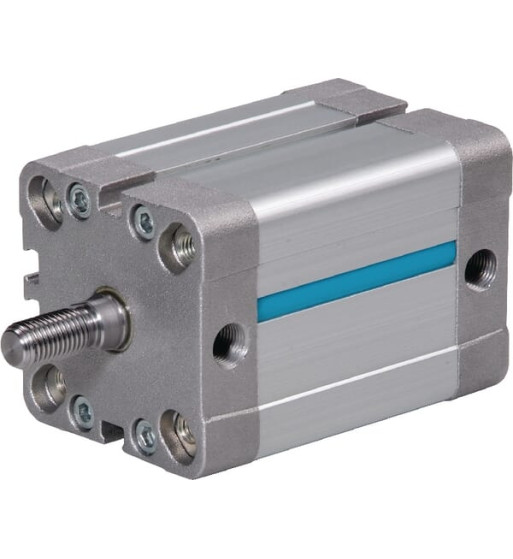

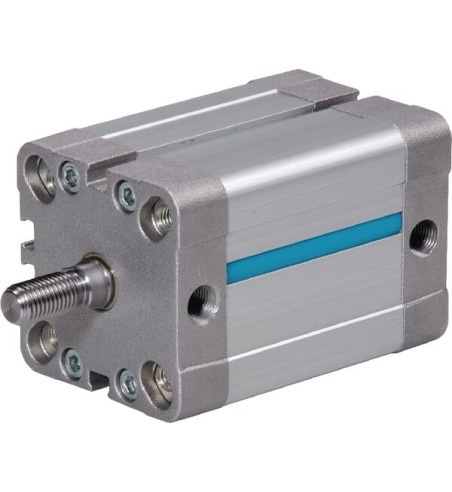

Compact cylinder

Număr articol: CCND6360MO.

EAN: 8716106694242.

Unitate: Bucată.

Tip: Cu acțiune dublă.

Diametru orificiu: 63 mm. Diametru tijă: 16 mm. Cursă: 60 mm. Lungime minimă: 139 mm. Diametru de montare - conexiune cilindru: 8 mm. Tip amortizare: Flexibil - pe ambele părți.

Material tijă: Oțel inoxidabil AISI 420.

Material de etanșare: Poliuretan.

Material cilindru: Aluminiu.

Presiune de lucru minimă: 1 bar. Presiune de lucru maximă: 10 bar. Forța teoretică la presiune de 6 bari - avansare: 1869 N.

Forța teoretică la presiune de 6 bari - retragere: 1750 N.

Standard ISO: 21287. 228/1.

Lățime: 80 mm. Distanță orificii de montare cap cilindru: 56,5 mm. Material cap cilindru: Aliaj din aluminiu turnat.

Tip filet orificii de montare pe partea carcasei: G.

Diametru filet orificii de montare pe partea carcasei: 1/8 in.

Diametru filet orificii de montare pe partea frontală a carcasei: M8.

Diametru orificii de montare pe partea frontală a carcasei: 10,5 mm. Lungime orificii de montare pe partea frontală a carcasei: 15,5 mm. 5,2 mm. Lungime de montare - conexiune tijă: 22 mm. Diametru piston: 63 mm. Lungime cilindru fără tijă și cap: 49 mm. Distanță de la filetul de montare la capul cilindrului - conexiune tijă: 8 mm. Tip montare - conexiune cilindru: Filet.

Tip filet de montare - conexiune tijă: Metric.

Tip filet de montare - tată/mamă - conexiune tijă: Tată.

Diametru filet de montare - conexiune tijă: M12.

Pas filet de montare - conexiune tijă: 1.25 mm. Tratament suprafață tijă: Anodizat.

Greutate: 1140

Inaltime: 80 mm
