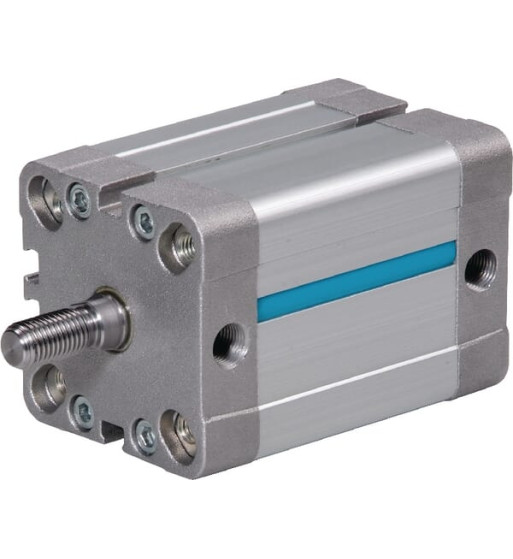

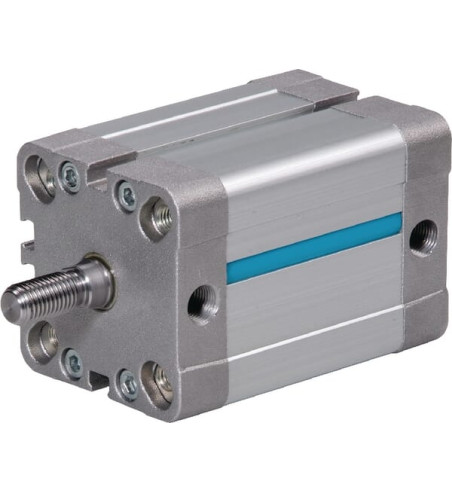

Cilindru compact

Număr articol: CCND10080MO.

EAN: 8716106694051.

Unitate: Bucată.

Tip: Cu acțiune dublă.

Diametru orificiu: 100 mm. Diametru tijă: 25 mm. Cursă: 80 mm. Lungime minimă: 185 mm. Diametru de montare - conexiune cilindru: 10 mm. Tip amortizare: Flexibil - pe ambele părți.

Material tijă: Oțel inoxidabil AISI 420.

Material de etanșare: Poliuretan.

Material cilindru: Aluminiu.

Presiune de lucru minimă: 1 bar. Presiune de lucru maximă: 10 bar. Forța teoretică la presiune de 6 bari - avansare: 4710 N.

Forța teoretică la presiune de 6 bari - retragere: 4420 N.

Standard ISO: 21287. 228/1.

Lățime: 124 mm. Distanță orificii de montare cap cilindru: 89 mm. Material cap cilindru: Aliaj din aluminiu turnat.

Tip filet orificii de montare pe partea carcasei: G.

Diametru filet orificii de montare pe partea carcasei: 1/4 in.

Diametru filet orificii de montare pe partea frontală a carcasei: M10.

Diametru orificii de montare pe partea frontală a carcasei: 13,5 mm. Lungime orificii de montare pe partea frontală a carcasei: 20 mm. 5,2 mm. Lungime de montare - conexiune tijă: 28 mm. Diametru piston: 100 mm. Lungime cilindru fără tijă și cap: 67 mm. Distanță de la filetul de montare la capul cilindrului - conexiune tijă: 10 mm. Tip montare - conexiune cilindru: Filet.

Tip filet de montare - conexiune tijă: Metric.

Tip filet de montare - tată/mamă - conexiune tijă: Tată.

Diametru filet de montare - conexiune tijă: M16.

Pas filet de montare - conexiune tijă: 1.50 mm. Tratament suprafață tijă: Anodizat.

Greutate: 3428

Inaltime: 125 mm
