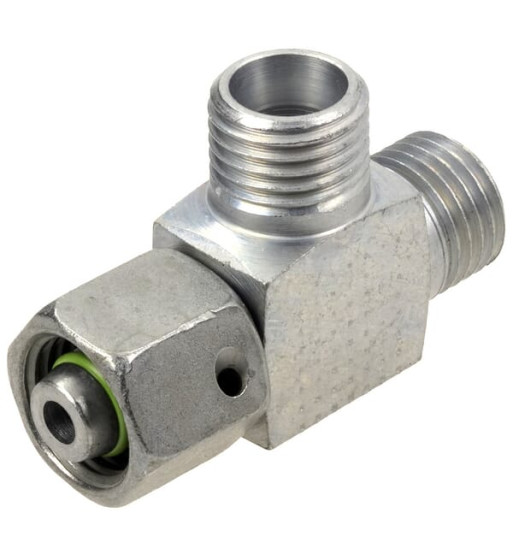

Swivel tee union F-M-M 16S

Număr articol: ELSD16S.

EAN: 8716106991563.

Unitate: Bucată.

Avantaje: Inel tăietor 2S.

Detalii produs: Funcționalitate și conexiune inel de tăiere optime.

Rezistență mare la coroziune.

Include: presetupă preasamblată.

Tip filet conexiune nr. 1: Metric.

Tip filet conexiune nr. 2: Metric.

Tip filet conexiune nr. 3: Metric.

Formă: Ramificație (T) - 3 racorduri.

Tip conexiune nr. 1: Filet.

Tip conexiune nr. 1 - tată/mamă: Tată.

Diametru filet racord nr. 1: M24.

Pas filet racord nr. 1: 1.50 mm. Mărime cheie racord nr. 1: 30.0 mm. Tip conexiune nr. 2: Filet.

Tip conexiune nr. 2 - tată/mamă: Tată.

Diametru filet conexiune nr. 2: M24.

Pas filet conexiune nr. 2: 1.50 mm. Mărime cheie conexiune nr. 2: 30.0 mm. Tip conexiune nr. 3: Piuliță olandeză.

Tip conexiune nr. 3 - tată/mamă: Mamă.

Lungime conexiune nr. 3: 55.

Diametru filet conexiune nr. 3: M24.

Pas filet conexiune nr. 3: 1.50 mm. Distanță între centrul racordului și capăt: 43 mm. Distanță între racordul nr. 2 și capăt: 36,5 mm. Conexiune nr. 3 distanța dintre centru și capăt: 24,5 mm. Diametru conductă: 16 mm. Standard DIN: 2353. 3865. 2401.

Diametru interior: 12 mm. 11 mm. Înălțime corp: 24 mm. Tratament suprafață: Zinc.

Nichel. Presiune maximă de lucru: 630 bar. Diametru interior garnitură inelară: 14 mm. Grosime garnitură inelară: 2 mm. Material de etanșare: Cauciuc de nitril [NBR].

Serie: S.

Greutate: 260

Latime: 50 mm
