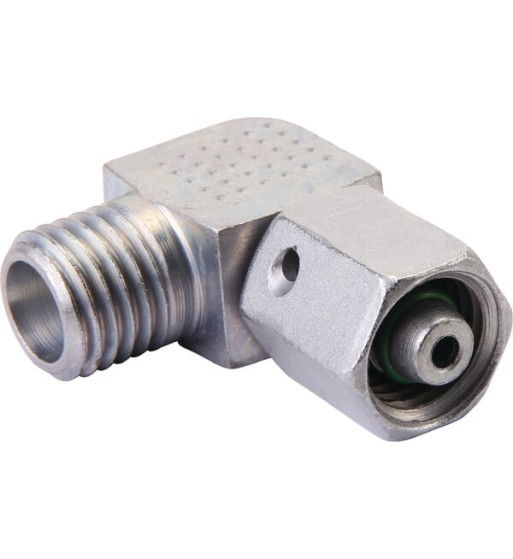

Cot pivotant 90° M18x1.5 10S

Număr articol: EWSD10S.

EAN:.

Unitate: Bucată.

Avantaje: Risc redus de scurgere.

Detalii produs: Preasamblat cu inel O.

Material O-ring : FKM / Viton.

Conexiune directă cu presetupă furtun metric sau la un cuplaj preasamblat.

Rezistență mare la coroziune.

Formă: Cot 90°.

Tip conexiune nr. 1: Inel de tăiere.

Tip conexiune nr. 1 - tată/mamă: Tată.

Conexiune serie 1: 10S.

Diametru conexiune nr. 1: 10 mm. Lungime racord nr. 1: 17,5 mm. Diametru filet racord nr. 1: M18.

Pas filet racord nr. 1: 1.50 mm. Tip filet conexiune nr. 1: Metric.

Mărime cheie racord nr. 1: 22.0 mm. Tip conexiune nr. 2: Piuliță olandeză.

Tip conexiune nr. 2 - tată/mamă: Mamă.

Diametru conexiune nr. 2: 10 mm. Diametru filet conexiune nr. 2: M18.

Pas filet conexiune nr. 2: 1.50 mm. Tip filet conexiune nr. 2: Metric.

Mărime cheie conexiune nr. 2: 19.0 mm. Unghi con partea 2: 24 °.

Distanță între racordul nr. 2 și capăt: 25 mm. Standard DIN: 2401.

Presiune maximă de lucru: 800 bar. Distanță între centrul racordului și capăt: 34 mm. Distanța de la centrul conexiunii la inserție: 17,5 mm. Lungime totală: 17,5 mm. Diametru interior partea 1: 7 mm. Diametru interior partea 2: 6 mm. Material de etanșare: FKM.

Lungime: 17,5 mm.

Greutate: 122

Latime: 37 mm

Inaltime: 22 mm
