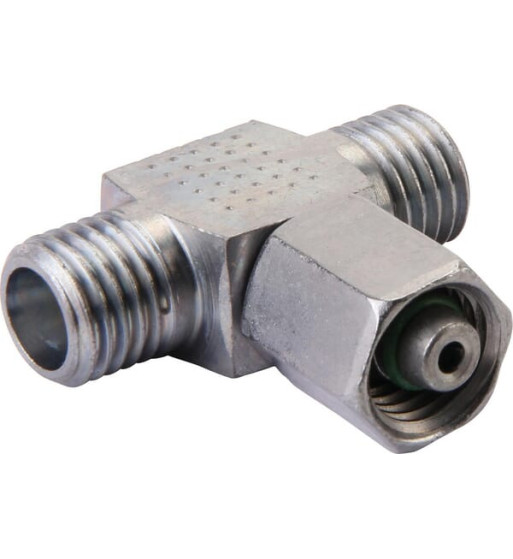

10S coupling

Număr articol: ETSD10S.

EAN:.

Unitate: Bucată.

Detalii produs: Preasamblat cu inel O - Conexiune directă cu un racord metric pentru furtun sau cuplaj premontat - Rezistență multiplă la coroziune - Garnitură Viton disponibilă la cerere.

Tip filet conexiune nr. 1: Metric.

Tip filet conexiune nr. 2: Metric.

Tip filet conexiune nr. 3: Metric.

Formă: Ramificație (T) - 3 racorduri.

Tip conexiune nr. 1: Filet.

Tip conexiune nr. 1 - tată/mamă: Tată.

Diametru filet racord nr. 1: M18.

Pas filet racord nr. 1: 1.50 mm. Mărime cheie racord nr. 1: 22.0 mm. Tip conexiune nr. 2: Filet.

Tip conexiune nr. 2 - tată/mamă: Tată.

Diametru filet conexiune nr. 2: M18.

Pas filet conexiune nr. 2: 1.50 mm. Mărime cheie conexiune nr. 2: 19.0 mm. Tip conexiune nr. 3: Piuliță olandeză.

Tip conexiune nr. 3 - tată/mamă: Mamă.

Lungime conexiune nr. 3: 45.

Diametru filet conexiune nr. 3: M18.

Pas filet conexiune nr. 3: 1.50 mm. Distanță între centrul racordului și capăt: 34 mm. Distanță între racordul nr. 2 și capăt: 30 mm. Conexiune nr. 3 distanța dintre centru și capăt: 17,5 mm. Diametru conductă: 10 mm. Standard DIN: 2353. 3865. 2401.

Diametru interior: 7,11 mm. 6 mm. Lungime: 50 mm. Înălțime corp: 19 mm. Tratament suprafață: Zinc.

Nichel. Presiune maximă de lucru: 800 bar. Diametru interior garnitură inelară: 8,5 mm. Grosime garnitură inelară: 1,5 mm. Material de etanșare: Cauciuc de nitril [NBR].

Serie: S.

Greutate: 140

Latime: 40 mm
