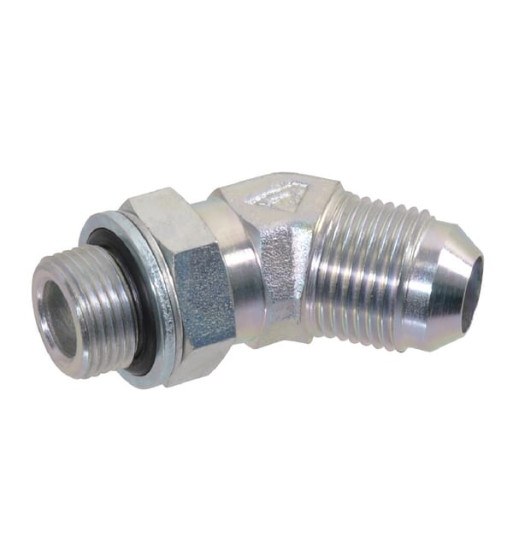

Elbow 9/16 JIC x 3/8 BSP 45°

Număr articol: KIB450906.

EAN:.

Unitate: Bucată.

Detalii produs: Pentru țevi cu margine cu flanșă de 37° (74°) și furtunuri cu conexiune UNF / J.

I.

C.

în conformitate cu SAE I 514.

Filetul de conectare pe partea conului de 37° este UNF în conformitate cu ANSI.

Cuple cu filet.

Reglabilă. 45°.

Formă: Coturi 45°.

Tip conexiune nr. 1: Filet.

Tip conexiune nr. 1 - tată/mamă: Tată.

Conexiune serie 1: n/a.

Diametru conexiune nr. 1: 3/8 in.

Diametru conexiune nr. 1: 10 mm. Diametru filet conexiune nr. 1: 9/16 in.

Filete per inci racord nr. 1: 18.

Tip filet conexiune nr. 1: JIC.

Tip conexiune nr. 2: Filet.

Tip conexiune nr. 2 - tată/mamă: Tată.

Diametru filet conexiune nr. 2: 3/8 in.

Conexiune nr. 2 filete per inchi: 19.

Tip filet conexiune nr. 2: BSP.

Distanță între racordul nr. 2 și capăt: 22 mm. Distanță racorduri: 33 mm. Presiune maximă de lucru: 380 bar. Conectare: Filet UNF (JIC)/BSP.

Potrivit pentru: Racord la 45 de grade între conductă sau ştuţurile pentru furtun PA.

Etanșare: Prin inel de susţinere 74° con negativ (JIC), cu etanşare plată (BSP).

Tratamentul suprafețelor superioare: Galvanizat, la cerere se poate livra şi din oțel inoxidabil.

Greutate: 72

Lungime: 60 mm

Latime: 38 mm

Inaltime: 30 mm
