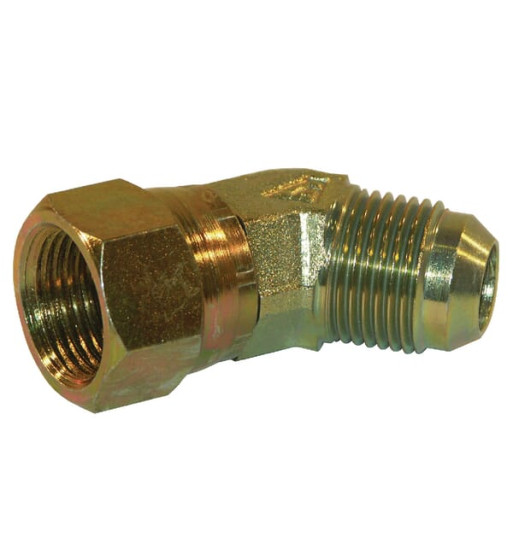

Elbow male/female 1-1/16 JIC 45°

Număr articol: KOU4517.

EAN:.

Unitate: Bucată.

Detalii produs: Pentru țevi cu margine cu flanșă de 37º (74º) și furtunuri cu conexiune UNF / J.

I.

C.

în conformitate cu SAE I 514.

Filetul de conectare pe partea conului de 37º este UNF în conformitate cu ANSI.

Formă: Coturi 45°.

Tip conexiune nr. 1: Piuliță olandeză.

Tip conexiune nr. 1 - tată/mamă: Mamă.

Diametru conexiune nr. 1: 20 mm. Diametru filet conexiune nr. 1: 1-1/16 in.

Filete per inci racord nr. 1: 12.

Tip filet conexiune nr. 1: JIC.

Tip conexiune nr. 2: Filet.

Tip conexiune nr. 2 - tată/mamă: Tată.

Diametru filet conexiune nr. 2: 1-1/16 in.

Conexiune nr. 2 filete per inchi: 12.

Tip filet conexiune nr. 2: JIC.

Distanță între racordul nr. 2 și capăt: 34 mm. Diametru conductă: 3/4 in.

Presiune maximă de lucru: 280 bar. Conectare: Filet UNF (JIC)/UNF.

Potrivit pentru: Racord la 45° de grade între conductă sau ştuţurile pentru furtun PA.

Etanșare: Prin inel de susţinere 74° con negativ (JIC), cu etanşare plată (UNF).

Tratamentul suprafețelor superioare: Galvanizat, la cerere se poate livra şi din oțel inoxidabil.

Greutate: 208

Lungime: 80 mm

Latime: 52 mm

Inaltime: 32 mm
