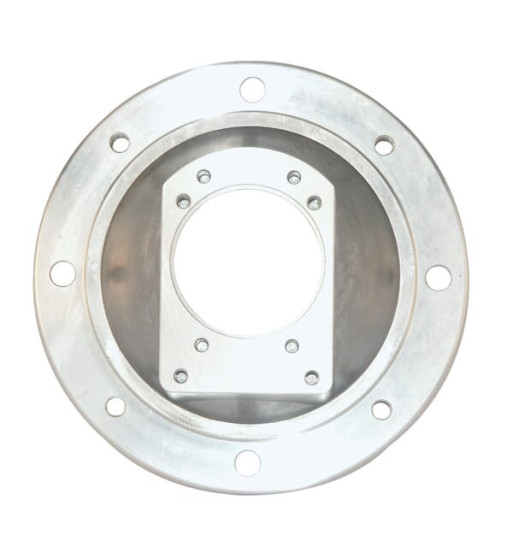

Bell housing L2142

Număr articol: L2142.

EAN:.

Unitate: Bucată.

Descriere detaliată: Suporturile de pompă sunt necesare pentru a cupla pompele la motoare electrice IEC standard.

Astfel, sunt evitate problemele de aliniere.

Avantaje: Nu este necesară alinierea pompei și a motorului.

Detalii produs: Suporturi standard pentru pompe cu angrenaje din grupa 1,2,3, tip L.

Pentru pompe cu angrenaje cu flanșă dreptunghiulară și arbore conic (standard european).

Pentru motoare cu flanșă B5.

Sortiment: 0,22 până la 22kW. Aluminiu turnat.

Tipul 4E este prevăzut cu o șaibă centrală.

Combinația dintre pompă și motor este adesea montată orizontal, pe partea superioară a rezervorului, pentru o întreținere convenabilă.

Demontarea pompei este în general posibilă fără a demonta motorul, jumătatea de cuplaj care este montată pe pompă se potrivește prin orificiul carcasei de rulment.

Tipul 4S este proiectat fără șaibă centrală.

Combinația dintre pompă și motor este adesea montată pe rezervor pe verticală, ceea ce înseamnă că pompa este scufundată în rezervor.

În combinație cu cuplaje elastice de tip GE.

Interval de temperaturi: -30 °C până la +80 °C.

Cod model Master: LMG141MFS2004E.

Diametrul cercului centrelor găurilor: 115 mm. Diametrul orificiului de montare: 102 mm. Distanța centrală de la orificiile de foraj către latura scurtă: 71.50 mm. Distanța centrală de la orificiile de foraj către latura lungă: 96.00 mm. Flanșă: B14.

Lățime flanșă: 13 mm. Diametru interior: 95 mm. Diametrul broaştei: 36.5 mm. Diametru exterior: 140 mm. Tipul pompei: Gr 2; E (71,5 x 96).

Execuție: 4E.

Lăţimea totală: 95 mm.

Greutate: 544

Lungime: 150 mm

Inaltime: 100 mm
