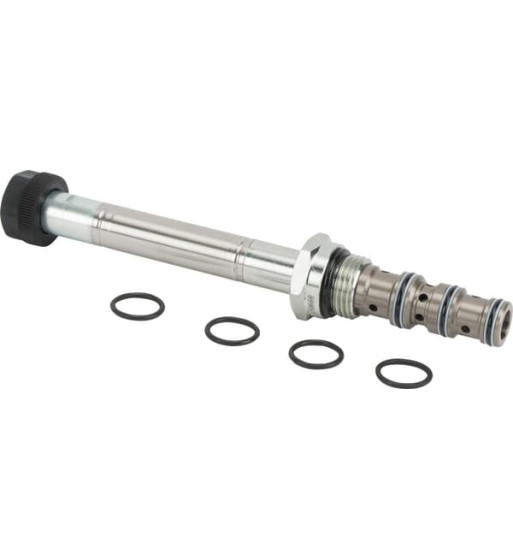

Supapă proporțională 4/3 12l/min SDC10-4

Aceasta este o supapă direcțională proporțională necompensată, cu 4 căi, 3 poziții, tip bobină.

În starea fără tensiune, orificiul 3 este blocat, în timp ce orificiile 2 și 4 sunt deschise către orificiul 1.

Creșterea curentului la bobina de jos, va determina deplasarea bobinei, deschizând proporțional debitul de la orificiul 3 la 2, iar debitul de retur va trece de la orificiul 4 la 1.

Creșterea curentului la bobina superioară, va deschide proporțional debitul de la orificiul 3 la 4, iar debitul de retur va trece de la orificiul 2 la 1.

Folosind acest orificiu variabil împreună cu un compensator, supapa va furniza debit compensat unui actuator în ambele direcții.

Orificiul 1 trebuie utilizat ca orificiu pentru rezervor cu o contrapresiune maximă de 150 bar. Pentru utilizările cu debite inegale, cel mai mare debit trebuie conectat la portul 2.

Pentru performanțe optime, instalați electrovalva sub nivelul uleiului din rezervor, în poziție orizontală sau inversată, reducând astfel șansele de captare a aerului în valvă.

Greutate: 294

Lungime: 216 mm

Latime: 52 mm

Inaltime: 34 mm
