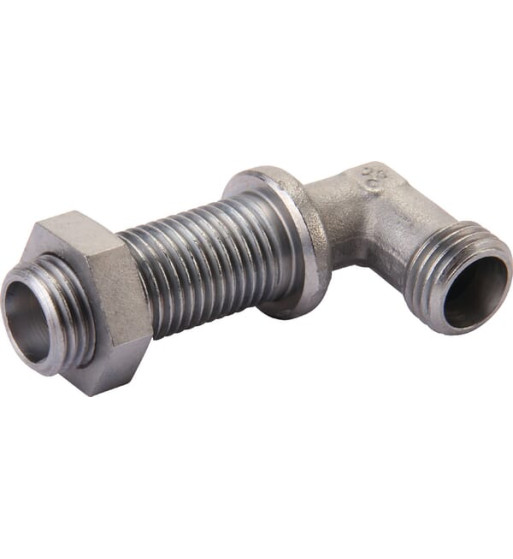

Bulkhead elbow 16S (no M/R)

Număr articol: WSS16S.

EAN:.

Unitate: Bucată.

Avantaje: Risc redus de scurgere.

Detalii produs: Conectare directă cu un racord metric pentru furtun sau cu un cuplaj premontat.

Rezistență multiplă la coroziune.

Include: Cuplaj cu inel tăietor.

Piuliță de perete inclusă.

Fără inel de tăiere și piuliță.

Formă: Perete etanș 90°.

Tip conexiune nr. 1: Inel de tăiere.

Tip conexiune nr. 1 - tată/mamă: Tată.

Conexiune serie 1: 16S.

Diametru interior: 12 mm. Diametru conexiune nr. 1: 16 mm. Diametru filet racord nr. 1: M24.

Pas filet racord nr. 1: 1.50 mm. Tip filet conexiune nr. 1: Metric.

Mărime cheie racord nr. 1: 30.0 mm. Distanță între centrul racordului și capăt: 24,5 mm. 64 mm. Tip conexiune nr. 2: Inel de tăiere.

Tip conexiune nr. 2 - tată/mamă: Tată.

Conexiune serie 2: 16S.

Diametru conexiune nr. 2: 16 mm. Diametru filet conexiune nr. 2: M24.

Pas filet conexiune nr. 2: 1.50 mm. Tip filet conexiune nr. 2: Metric.

Mărime cheie conexiune nr. 2: 30.0 mm. Standard DIN: 2353. 80750. 2401.

Dimensiune piuliță hexagonală: 32 mm. Înălțime corp: 32 mm. Unghi con: 24 °.

Material: Oțel. Tratament suprafață: Zinc.

Placat cu nichel. Presiune maximă de lucru: 400 bar. Normă: DIN 2353 Piuliță hexagonală conform DIN 80750.

Tratamentul suprafețelor superioare: Zinc / Nichel.

Greutate: 280

Lungime: 76 mm

Latime: 48 mm
